We współczesnych środowiskach przemysłowych terminy „ obudowy automatyki ” i „szafy elektryczne” są często używane zamiennie. Jednakże ta powszechna praktyka prowadzi do błędów w specyfikacji, zwiększonych kosztów konserwacji i pogorszenia niezawodności systemu. Zrozumienie odrębnych ról funkcjonalnych, projektów konstrukcyjnych i scenariuszy zastosowań tych dwóch rozwiązań mieszkaniowych jest niezbędne dla inżynierów, specjalistów ds. zakupów i kierowników obiektów.
Przed porównaniem różnic konieczne jest ustalenie jasnych definicji.
Obudowy automatyki to obudowy ochronne zaprojektowane specjalnie do przechowywania i zabezpieczania wrażliwych elektronicznych systemów sterowania, programowalnych sterowników logicznych (PLC), interfejsów człowiek-maszyna (HMI), modułów komunikacyjnych i powiązanego sprzętu automatyki. Ich podstawową funkcją jest ochrona przed kurzem, wilgocią, wahaniami temperatury, zakłóceniami elektromagnetycznymi i uderzeniami fizycznymi, umożliwiając jednocześnie odpowiednią wentylację i zarządzanie kablami.
Szafki elektryczne dla kontrastu, tradycyjnie mieszczą się komponenty dystrybucji zasilania, takie jak wyłączniki automatyczne, styczniki, przekaźniki, transformatory i listwy zaciskowe. Ich główną rolą jest bezpieczne izolowanie urządzeń elektrycznych wysokiego napięcia lub prądu o dużym natężeniu, zapobieganie przypadkowemu kontaktowi i zarządzanie rozpraszaniem ciepła z elementów mocy.
Chociaż oba produkty należą do szerszej kategorii przemysłowych obudów blaszanych, ich filozofia projektowania, dobór materiałów i układy wewnętrzne znacznie się różnią.
Poniższa tabela podsumowuje najważniejsze różnice między szafami automatyki a szafami elektrycznymi. Porównanie to pomaga kupującym w przekazywaniu dokładnych wymagań dostawcom obudów automatyki przemysłowej.
| Aspekt funkcji | Obudowy automatyki | Szafy elektryczne |
|---|---|---|
| Treść podstawowa | Sterowniki PLC, moduły I/O, przełączniki, napędy, sterowniki | Wyłączniki automatyczne, przekaźniki, szyny zbiorcze, transformatory, bezpieczniki |
| Zakres napięcia | Zwykle niskie napięcie (≤230 V AC / 24 V DC) | Niskie i średnie napięcie (≤1000 V AC lub wyższe) |
| Priorytet ochrony | Ekranowanie EMI/RFI, wnikanie kurzu, zarządzanie termiczne w elektronice | Ochrona przed łukiem elektrycznym, odporność ogniowa, bezpieczeństwo wysokoprądowe |
| Metoda chłodzenia | Wentylatory filtrujące, wymienniki ciepła, klimatyzatory, chłodzenie w obiegu zamkniętym | Wentylacja pasywna, panele żaluzjowe, wymuszone chłodzenie powietrzem |
| Grubość materiału | 1,0–2,0 mm (stal ocynkowana lub nierdzewna) | 1,5–2,5 mm (grubszy ze względu na wytrzymałość mechaniczną) |
| Projekt panelu | Drzwi dwuskrzydłowe z uszczelką, wejście kablowe od dołu, podzielone kanały kablowe | Drzwi pojedyncze lub podwójne, wejście od góry/dołu, prostsze bariery wewnętrzne |
| Typowe standardy | UL 508A, NEMA 12/4/4X, IP54–IP66 | IEC 61439, UL 50, NEMA 1/3R/12 |
| Łatwość modyfikacji | Wysokie (szyny modułowe, zdejmowane płyty montażowe) | Średni (stałe szyny, mniej opcji montażu) |
Z powyższej tabeli widać, że w obudowach automatyki priorytetem jest integralność sygnału i izolacja otoczenia, podczas gdy w szafach elektrycznych priorytet ma ochrona fizyczna i zarządzanie temperaturą komponentów mocy.
Obudowy automatyki wymagają większej precyzji cięcia, gięcia i spawania, ponieważ elementy automatyki mają mniejsze tolerancje montażowe. Na przykład szyna PLC musi pozostać idealnie płaska, aby uniknąć błędów połączenia. Dlatego niezbędny jest zaawansowany sprzęt, taki jak precyzyjne wycinarki laserowe, wykrawarki CNC, giętarki CNC i nożyce CNC.
Wuxi Runjiu Tian Machinery Co., Ltd. jest przedsiębiorstwem zajmującym się mechaniczną obróbką blachy, integrującym projektowanie, produkcję, sprzedaż i serwis. Firma posiada szereg urządzeń produkcyjnych, w tym wysokoprecyzyjne maszyny do cięcia laserowego, wykrawarki CNC, giętarki CNC, nożyce CNC i półautomatyczne linie natryskowe, co stanowi solidny fundament pod wymagania produktów wysokiej jakości. Produkują zarówno obudowy automatyki, jak i szafy elektryczne, ale ich linie produkcyjne dostosowują parametry, przyrządy i procesy uszczelniania w zależności od rodzaju produktu.
Obudowy automatyki zazwyczaj wykorzystują ciągłe uszczelki poliuretanowe lub silikonowe o wyższej odporności na ściskanie, aby osiągnąć stopień ochrony IP54 do IP66. W szafach elektrycznych można zastosować prostsze uszczelki piankowe lub nie stosować ich wcale, zwłaszcza gdy są umieszczone w pomieszczeniach zamkniętych w kontrolowanym środowisku.
Wewnątrz obudów automatyki szyna uziemiająca o niskiej impedancji jest niezbędna, aby zapobiec powstawaniu pętli uziemienia zakłócających wrażliwe sygnały. Szafy elektryczne wymagają uziemienia, ale skupiają się bardziej na łączeniu metalowych części nieprzewodzących prądu, aby zapobiec ryzyku porażenia prądem w przypadku awarii.

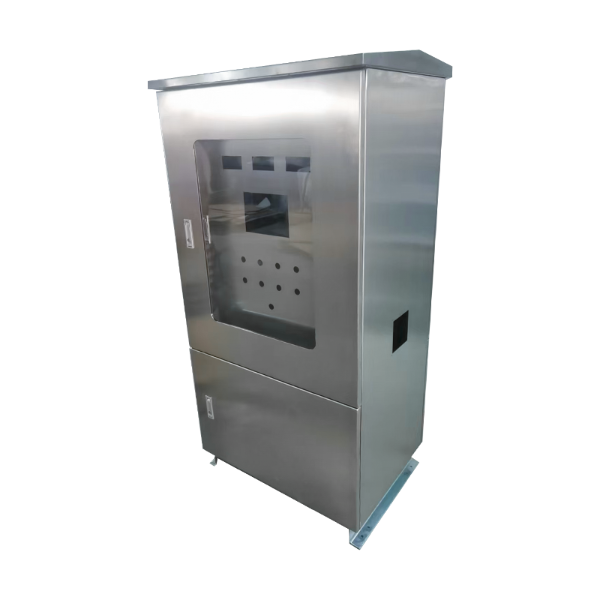

Jako hurtowy dostawca obudów do automatyki przemysłowej, firmy często polecają do tych zastosowań obudowy z okienkami, półkami na klawiaturę lub klimatyzatorami.
Wuxi Runjiu Tian Machinery Co., Ltd. produkuje szafy sterownicze wysokiego i niskiego napięcia, duże obudowy urządzeń oraz precyzyjne części tłoczone. W ostatnich latach stopniowo wprowadzano na rynek przemysłowe urządzenia do oczyszczania mgły olejowej opracowane wspólnie z BDI i spotkały się z pozytywnym odzewem. To pokazuje ich zdolność do dostarczania specjalistycznych obudów wykraczających poza standardowe szafy elektryczne.
Decydując się pomiędzy szafami automatyki a szafami elektrycznymi, należy wziąć pod uwagę pięć następujących czynników, nie polegając na porównaniach marek:
Obudowy automatyki wytwarzają skoncentrowane ciepło z gęstych komponentów elektronicznych. Aby oszacować wymagane chłodzenie, należy wykorzystać powierzchnię obudowy i współczynnik wewnętrznego rozpraszania ciepła (zwykle 5–15 W/m²·K). Szafy elektryczne z przekaźnikami i stycznikami generują ciepło, ale są mniej wrażliwe na skoki temperatury.
W przypadku obudów automatyki należy określić uszczelki EMC i ekranowane płyty wejściowe kabli. Szafy elektryczne rzadko wymagają ekranowania EMC, chyba że są umieszczone w pobliżu napędów.
Obudowy automatyki korzystają z podzielonych płyt kołnierzowych oddzielających kable zasilające, sygnałowe i dane. W szafach elektrycznych można zastosować prostsze otwarte wybijaki.
Granica między szafami automatyki a szafami elektrycznymi zaciera się dzięki kompaktowym systemom napędowym i zintegrowanym rozrusznikom silników. Nowoczesne obudowy często łączą obie funkcje w konstrukcji hybrydowej — jedną sekcję dla komponentów mocy i drugą izolowaną sekcję dla elektroniki sterującej. Tendencja ta zwiększa popyt na wszechstronną chińską firmę zajmującą się przemysłowymi obudowami elektrycznymi, która oferuje niestandardowe wykrawanie, spawanie i wykańczanie.
Wuxi Runjiu Tian Machinery Co., Ltd. reaguje na takie trendy. Ich półautomatyczna linia natryskowa zapewnia jednolitą grubość powłoki, co ma kluczowe znaczenie dla ochrony przed korozją w obudowach hybrydowych narażonych na działanie przemysłowych chłodziw lub olejów.
P: Czy mogę zamontować sterownik PLC w szafce elektrycznej?
Odp.: Tak, ale tylko wtedy, gdy szafa zapewnia separację EMC, odpowiednie chłodzenie i uziemienie o niskiej rezystancji. Bez nich awarie automatyki stają się częste.
P: Czy obudowy automatyki są droższe od szaf elektrycznych?
Odp.: Zasadniczo tak, ze względu na węższe tolerancje, lepsze uszczelnienie i obróbkę wtórną, taką jak kontrola grubości powłoki proszkowej. Jednak długoterminowa niezawodność często uzasadnia premię.
P: Jak sprawdzić możliwości dostawcy w zakresie obudów automatyki?
Odp.: Sprawdź listę wyposażenia: obecność giętarek CNC z zderzakami tylnymi, cięcie laserowe z dokładnością <0,1 mm i półautomatyczne linie natryskowe. Przejrzyj także ich doświadczenia z wymaganiami dostawców obudów automatyki przemysłowej, takimi jak certyfikaty UL lub CE.
P: Jakie często wyszukiwane hasła odnoszą się do tych produktów?
Odp.: Specjaliści wyszukują także „modułową obudowę sterowniczą”, „odporną na warunki atmosferyczne obudowę przyrządów”, „skrzynkę przyłączeniową do montażu na ścianie do automatyki”, „wolnostojącą obudowę zabezpieczającą maszynę” i „obudowę elektroniki IP65”.
W przypadku projektów typu greenfield należy unikać zmiany przeznaczenia standardowych szaf elektrycznych na potrzeby automatyzacji. Zamiast tego kupuj dedykowane obudowy automatyki od uznanych dostawców obudów automatyki przemysłowej. Jeśli istnieją ograniczenia budżetowe, zamów projekt hybrydowy, w którym sekcja zasilania wykorzystuje grubszą stal, a sekcja sterowania wykorzystuje moduł wsuwany z barierami EMC.
W przypadku współpracy z firmą Wuxi Runjiu Tian Machinery Co., Ltd. prosimy o dostarczenie szczegółowych schematów okablowania i arkuszy kalkulacyjnych obciążenia cieplnego. Pozwala to zespołowi projektowemu zoptymalizować lokalizację wycięć, układ tylnego panelu i rozmieszczenie urządzeń chłodzących przed rozpoczęciem produkcji. Ich zintegrowane podejście — obejmujące projektowanie, produkcję, sprzedaż i serwis — zmniejsza ryzyko koordynacji pomiędzy oddzielnymi producentami obudów a integratorami systemów.
Obudowy automatyki i szafy elektryczne pełnią odrębne, ale uzupełniające się role w infrastrukturze przemysłowej. Obudowy automatyki koncentrują się na ochronie wrażliwej elektroniki dzięki wysokiej precyzji wykonania, doskonałemu uszczelnieniu i kontroli zakłóceń elektromagnetycznych, podczas gdy szafy elektryczne traktują priorytetowo bezpieczną dystrybucję mocy dzięki solidnej konstrukcji mechanicznej. Wybór niewłaściwego typu prowadzi do przegrzania, nieprawidłowego sygnalizowania, przedwczesnej awarii podzespołów i zagrożeń bezpieczeństwa.
Rozumiejąc kryteria opisane w tym artykule – zarządzanie temperaturą, kompatybilność elektromagnetyczna, rozszerzalność, ocena środowiskowa i prowadzenie kabli – inżynierowie mogą prawidłowo określić. Co więcej, współpraca ze zdolnymi producentami, którzy obsługują precyzyjne wycinarki laserowe, giętarki CNC i półautomatyczne linie natryskowe, zapewnia stałą jakość. Wuxi Runjiu Tian Machinery Co., Ltd., posiadająca wiedzę specjalistyczną zarówno w zakresie obudów automatyki, jak i szaf elektrycznych, a także zaawansowanego sprzętu do obróbki blachy, stanowi przykład typu partnera potrzebnego do tworzenia niezawodnych rozwiązań w zakresie obudów przemysłowych.
