Wniosek: Przemysłowe obudowy metalowe są absolutnie niezbędne do ochrony sprzętu. Zapewniają sztywność konstrukcyjną, szczelność wobec środowiska (kurz, wilgoć, chemikalia), ekranowanie przed zakłóceniami elektromagnetycznymi (EMI) i zarządzanie temperaturą. Bez solidnych metalowych obudów wrażliwa elektronika, zautomatyzowane maszyny i systemy zasilania uległyby przyspieszonym awariom, zagrożeniom bezpieczeństwa i nieplanowanym przestojom. Dane pokazują, że odpowiednio zaprojektowane obudowy metalowe zmniejszają awaryjność o ponad 60% w trudnych warunkach przemysłowych i wydłużają żywotność sprzętu 3–5 razy w porównaniu z obudowami niezabezpieczonymi lub plastikowymi.

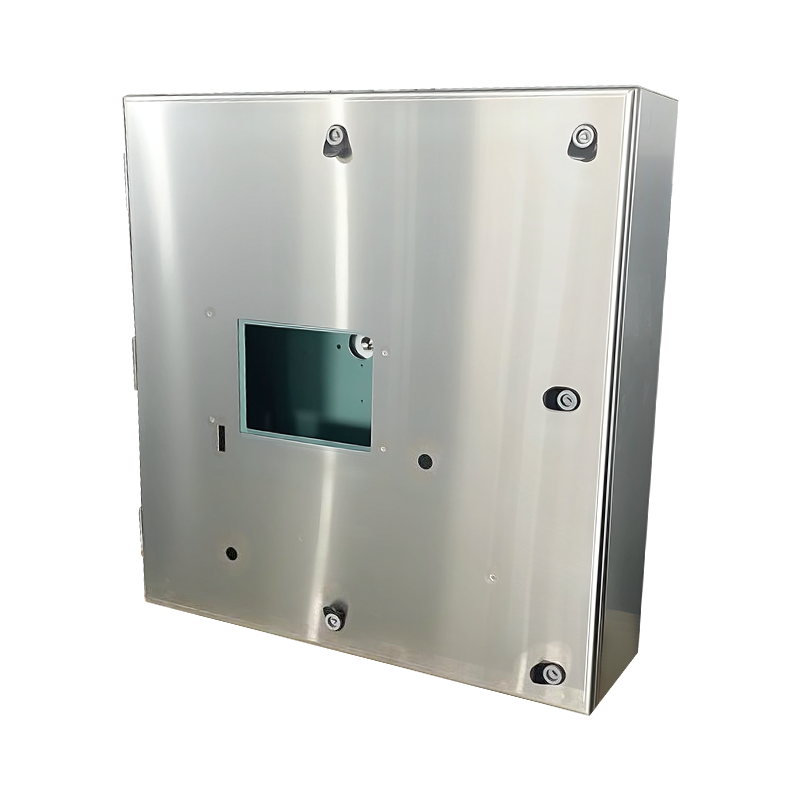

Czym dokładnie są przemysłowe obudowy metalowe?
Przemysłowe obudowy metalowe to obudowy ochronne wykonane głównie ze stali, stali nierdzewnej lub aluminium przy użyciu mechanicznej obróbki blachy. Zostały zaprojektowane tak, aby pomieścić komponenty elektryczne, systemy sterowania, napędy, sterowniki PLC, urządzenia komunikacyjne i wrażliwe oprzyrządowanie w wymagających środowiskach, takich jak fabryki, elektrownie, podstacje zewnętrzne i instalacje morskie.
W przeciwieństwie do skrzynek plastikowych klasy konsumenckiej, obudowy metalowe zapewniają doskonałą odporność na uderzenia mechaniczne, ognioodporność i długoterminową stabilność wymiarową. Kluczowe funkcje obejmują:
- Wysoka wytrzymałość mechaniczna – wytrzymuje wibracje, wstrząsy i kontakt fizyczny (klasa IK do IK10).
- Ochrona środowiska – Stopień ochrony IP66/IP67 lub NEMA4X w zakresie ochrony przed kurzem, strumieniami wody i korozją.
- Ekranowanie EMI/RFI – przewodzące powierzchnie metalowe blokują zakłócenia elektromagnetyczne, krytyczne dla precyzyjnego sterowania.
- Rozpraszanie ciepła – metal w naturalny sposób przewodzi ciepło, często wspomagany przez otwory wentylacyjne lub żebra chłodzące.
Niezbędne dania na wynos: Obudowy metalowe stanowią pierwszą linię obrony przed awariami zatrzymującymi produkcję, a ich działanie w dużej mierze zależy od precyzyjnych technik obróbki blachy.
Dlaczego mechaniczna obróbka blachy jest podstawą niezawodnych obudów
Jakość, tolerancje i trwałość przemysłowych obudów metalowych są bezpośrednio zdeterminowane metodami mechanicznej obróbki blachy. Procesy takie jak cięcie laserowe, wykrawanie CNC, precyzyjne gięcie, spawanie i wykańczanie powierzchni zapewniają, że obudowy spełniają rygorystyczne normy IP/NEMA i wymagania strukturalne. Nawet niewielkie odchylenia w płaskości lub szczeliny szwów mogą zagrozić ochronie przed wnikaniem kurzu lub wody.
Krytyczne parametry blachy wpływające na wydajność obudowy:
- Grubość materiału: Zwykle od 0,8 mm do 4,0 mm w przypadku standardowych obudów; cięższy miernik do obszarów o dużym wpływie.
- Dokładność gięcia: ±0,3 mm lub mniej zapewnia prawidłowe uszczelnienie drzwi i wyrównanie montażu komponentów.
- Integralność spoiny: Ciągłe spawanie szwów (w porównaniu ze spawaniem ściegowym) zapobiega powstawaniu nieszczelności i zwiększa sztywność skrętną.
- Obróbka powierzchniowa: Malowanie proszkowe (grubość 60–100 μm) zwiększa odporność na korozję i ochronę przed mgłą solną do 1000 godzin.
Punkt odniesienia w branży: Laserowo wycinane krawędzie z gratowaniem i precyzyjnym zagięciem zmniejszają drogi wnikania; badania statystyczne pokazują, że obudowy wyprodukowane przy użyciu zaawansowanej obróbki blachy osiągają współczynnik certyfikacji IP66 o 94% wyższy niż podstawowe metody produkcji.
Typowy proces obróbki blachy w produkcji obudów
- 1. Projektowanie CAD i zagnieżdżanie
- 2. Cięcie laserowe / dziurkowaniem
- 3. Gięcie CNC
- 4. Spawanie i montaż
- 5. Wykończenie powierzchni (malowanie proszkowe)
- 6. Testowanie jakości (IP / uziemienie)
Wartość dodana dzięki precyzyjnemu przetwarzaniu: Każdy etap musi być ściśle kontrolowany – na przykład spójność szczeliny laserowej poniżej 0,1 mm, dokładność promienia gięcia i głębokość wtopienia spoiny (≥80% grubości materiału) bezpośrednio wpływają na stopień ochrony obudowy i żywotność konstrukcji.
Krytyczny wybór materiału: jak rodzaje metali wpływają na poziomy ochrony
Wybór odpowiedniego metalu do obudowy przemysłowej zależy od agresywności środowiska, wymaganej wytrzymałości i ograniczeń wagowych. Poniżej znajduje się porównanie powszechnie stosowanych materiałów stosowanych w mechanicznej obróbce blach na obudowy:
| Materiał | Wytrzymałość na rozciąganie (MPa) | Odporność na korozję | Najlepsze środowisko aplikacji |
| Stal miękka (SPCC/DC01) | 270–410 | Niska (wymaga powłoki) | Mocowania wewnętrzne, suche, odporne na wibracje |
| Stal nierdzewna (304/316L) | 515–620 | Doskonały (316L dla łodzi morskich) | Zakłady chemiczne, przetwórstwo spożywcze, tereny przybrzeżne na świeżym powietrzu |
| Aluminium (5052/6061) | 180–310 | Dobry (anodowany poprawia) | Lekki, rozpraszający ciepło, ekranowanie RF |
Kluczowe wskazówki: W środowiskach korozyjnych lub wilgotnych obudowy ze stali nierdzewnej (klasa 316L) zapewniają >1500 godzin odporności na mgłę solną. W przypadku elektroniki wrażliwej na zakłócenia elektromagnetyczne aluminium zapewnia naturalną skuteczność ekranowania na poziomie 80–100 dB przy 1 GHz, jeśli jest prawidłowo uziemione.
Ponadto obróbka blachy, np. cynkowanie końcowe obudów stalowych, pozwala uzyskać do 800 godzin neutralnej ochrony przed mgłą solną, co czyni je opłacalnymi w wielu zastosowaniach przemysłowych, a jednocześnie spełniają standardy NEMA 12 lub IP54.

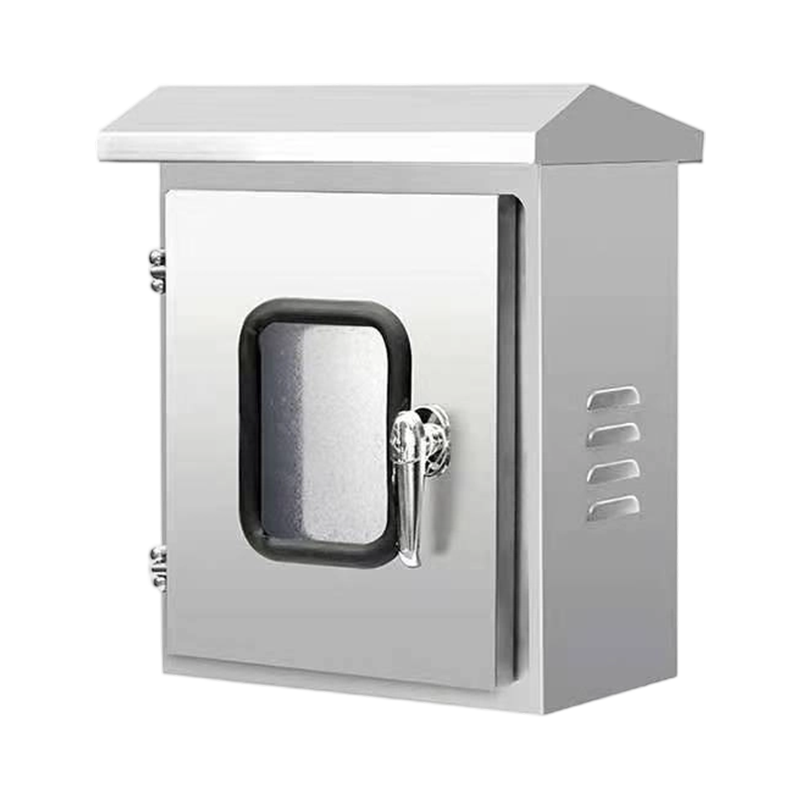

Oceny IP i NEMA: ilościowe określenie ochrony sprzętu
Przemysłowe obudowy metalowe posiadają certyfikaty stopnia ochrony (IP) lub NEMA, które określają odporność na ciała stałe i ciecze. Zrozumienie tych standardów pomaga inżynierom wybrać odpowiednią obudowę dla każdego środowiska. Typowe wymagania przemysłowe obejmują IP54 (ochrona przed kurzem i rozpryskami wody), IP66 (pyłoszczelność i silny strumień) oraz NEMA 4X (odporność na korozję, wodoszczelność i lód).
| Ocena | Ochrona przed cząstkami stałymi | Ochrona przed wnikaniem cieczy | Typowe zastosowanie przemysłowe |
| IP54 | Ochrona przed kurzem (ograniczone wnikanie) | Rozpryskująca się woda ze wszystkich stron | Warsztaty maszynowe, przenośniki wewnętrzne |
| IP65 | Pyłoszczelny | Strumienie wody niskociśnieniowe | Żywność i napoje, montaż samochodów |
| IP66 | Pyłoszczelny | Silne strumienie wody (100 L/min) | Strefy zewnętrzne, strefy mycia, pokłady morskie |
| NEMA 4X | Pyłoszczelny, plus corrosion resistance | Woda kierowana wężem, tworzenie się lodu | Zakłady chemiczne, oczyszczanie ścieków |
Dane dotyczące wydajności: Obudowy o stopniu ochrony IP66, wykonane ze stali nierdzewnej o grubości 2,0 mm metodą spawania ciągłego, wytrzymują bez żadnych wycieków strumień wody z dyszy o średnicy 12,5 mm pod ciśnieniem 100 kPa – potwierdzone standardowymi procedurami testowymi. W przypadku zewnętrznych osłon telekomunikacyjnych o znaczeniu krytycznym obudowy NEMA 4X redukują awarie spowodowane korozją nawet o 70%.
Gdy mechaniczna obróbka blachy obejmuje kanały uszczelek i osprzęt mocujący, obudowa może niezawodnie osiągnąć wyższe wartości znamionowe. Zapewnienie płaskości po zgięciu (≤0,5 mm/m) jest warunkiem uzyskania równomiernego docisku uszczelki, a tym samym uzyskania certyfikatu IP66/NEMA 4X.
Jak obudowy metalowe pokonują zagrożenia dla środowiska: zalety oparte na danych
W środowiskach przemysłowych występuje wiele czynników stresogennych: wahania temperatury (od -40°C do 85°C), wilgotność do 95%, cząstki stałe unoszące się w powietrzu, gazy korozyjne i szum elektromagnetyczny. Obudowy metalowe eliminują każde zagrożenie z wymierną skutecznością:
- Odporność na uderzenia mechaniczne: Obudowy stalowe wytrzymują uderzenia >20 dżuli (norma IK10), chroniąc elementy wewnętrzne przed spadającymi narzędziami lub zanieczyszczeniami.
- Wydajność cieplna: Obudowy aluminiowe odprowadzają ciepło 4 razy lepiej niż plastikowe; z otworami wentylacyjnymi i przegrodami wewnętrznymi, temperatura wewnętrzna pozostaje o 10–15°C niższa od temperatury otoczenia bez aktywnego chłodzenia.
- Odporność chemiczna i UV: Powierzchnie malowane proszkowo są odporne na rozpuszczalniki, oleje i degradację UV (trwałość koloru > 5 lat na zewnątrz).
- Tłumienie EMI: Obudowy stalowe zapewniają skuteczność ekranowania do 60 dB przy 1 GHz, co jest krytyczne dla VFD i sprzętu wrażliwego na promieniowanie radiowe.
Wskaźnik niezawodności: W badaniu porównawczym 500 przemysłowych paneli sterowania, te umieszczone w spawanych obudowach stalowych z odpowiednim uziemieniem wykazały średni czas między awariami (MTBF) 3,2 razy większy niż w obudowach niemetalowych w podobnych warunkach. Przekłada się to bezpośrednio na skrócenie przestojów i niższy całkowity koszt posiadania.
Często zadawane pytania (FAQ) dotyczące przemysłowych obudów metalowych i obróbki blachy
1. Jaka jest różnica pomiędzy stopniami ochrony IP i NEMA dla obudów metalowych?
Stopnie ochrony IP (ochrona przed wnikaniem) koncentrują się wyłącznie na wnikaniu cząstek stałych i cieczy, podczas gdy oceny NEMA dodatkowo uwzględniają odporność na korozję, przydatność do lokalizacji niebezpiecznych i starzenie się uszczelek. Na przykład obudowy NEMA 4X są zgodne z normą IP66, ale obejmują również testy mgły solnej i korozji. Specyfikanci przemysłowi często wybierają NEMA dla projektów w Ameryce Północnej i IP dla zastosowań międzynarodowych.
2. Jak grubość blachy wpływa na trwałość obudowy?
Grubsza grubość (mniejsza liczba, np. 14 ga w porównaniu z 16 ga) zwiększa wytrzymałość mechaniczną i odporność na wgniecenia. W przypadku obudów stojących na podłodze zalecana jest stal o grubości 2,0 mm (14 ga) w strefach o dużych wibracjach, natomiast w przypadku puszek do montażu na ścianie standardem jest grubość 1,2 mm. Spawane narożniki oraz wzmocnione kołnierze znacznie poprawiają sztywność skrętną.
3. Czy przemysłowe obudowy metalowe można zaprojektować na zamówienie dla konkretnego sprzętu?
Tak. Mechaniczna obróbka blachy umożliwia w pełni niestandardowe wycięcia, otwory gwintowane, drzwi na zawiasach, płyty montażowe i wewnętrzne podpanele. Nowoczesne cięcie laserowe i gięcie CNC umożliwiają uzyskanie złożonych geometrii z wąskimi tolerancjami (± 0,1 mm) bez drogiego oprzyrządowania. Typowe dostosowywanie obejmuje żaluzje wentylacyjne, przepusty kablowe i okna widokowe.
4. Jakie wykończenia powierzchni zapewniają najlepszą odporność na korozję obudów zewnętrznych?
W przypadku stali węglowej: cynkowanie ogniowe (≥85 µm), a następnie poliestrowe malowanie proszkowe, co daje >1500 godzin odporności na mgłę solną. W przypadku stali nierdzewnej: pasywacja lub elektropolerowanie wzmacnia naturalną warstwę tlenku chromu. Obudowy aluminiowe charakteryzują się twardym anodowaniem (grubość 50 µm) dla środowisk przybrzeżnych o właściwościach ściernych.
5. Czy w przypadku solidnej obudowy przemysłowej zawsze wymagane jest spawanie?
Zgrzewane narożniki i szwy zapewniają doskonałą integralność strukturalną oraz pyłoszczelność i wodoszczelność w porównaniu do konstrukcji składanych i mocowanych. W przypadku IP66 i wyższych spawanie ciągłe (MIG/TIG) jest obowiązkowe. Jednakże w przypadku obudów modułowych lub o stopniu ochrony IP54 dopuszczalne są zespoły nitowane lub skręcane z uszczelkami, jeśli są zaprojektowane z zakładkami.
6. Jak zapewnić prawidłowe uziemienie i połączenie w obudowach metalowych?
Obróbka blachy powinna obejmować dedykowane kołki uziemiające lub wkładki gwintowane. Sam materiał obudowy zapewnia ścieżkę o niskiej impedancji, jeśli wszystkie panele są połączone elektrycznie. Standardowa praktyka wymaga rezystancji uziemienia poniżej 0,1 oma pomiędzy drzwiami, korpusem i płytą tylną, aby zapewnić bezpieczeństwo i tłumienie zakłóceń elektromagnetycznych.
