Podstawowy przewodnik po płytach odcinających płomień: Inżynieria bezpieczeństwa przemysłowego
W złożonym krajobrazie przemysłowych systemów bezpieczeństwa niewiele komponentów jest tak krytycznych i niepodlegających negocjacjom jak płyta zatrzymująca płomień . Działając jako ostateczna bariera przed katastrofalnym rozprzestrzenianiem się płomieni, jego działanie zależy od precyzyjnej inżynierii i rygorystycznych standardów produkcyjnych. Jako przedsiębiorstwo zajmujące się mechaniczną obróbką blachy, łączące projektowanie, produkcję, sprzedaż i serwis, Wuxi Runjiu Tian Machinery Co., Ltd. rozumie, że wykonanie niezawodnego przerywacza płomienia jest ćwiczeniem wiedzy metalurgicznej, precyzyjnego wytwarzania i niezachwianej kontroli jakości. W tym przewodniku zagłębiamy się w zawiłości techniczne płyt odcinających płomień i wyjaśniamy, w jaki sposób zaawansowana produkcja przekształca surowy metal w niezbędną tarczę bezpieczeństwa.
Funkcja krytyczna: jak działa płyta odcinająca płomień

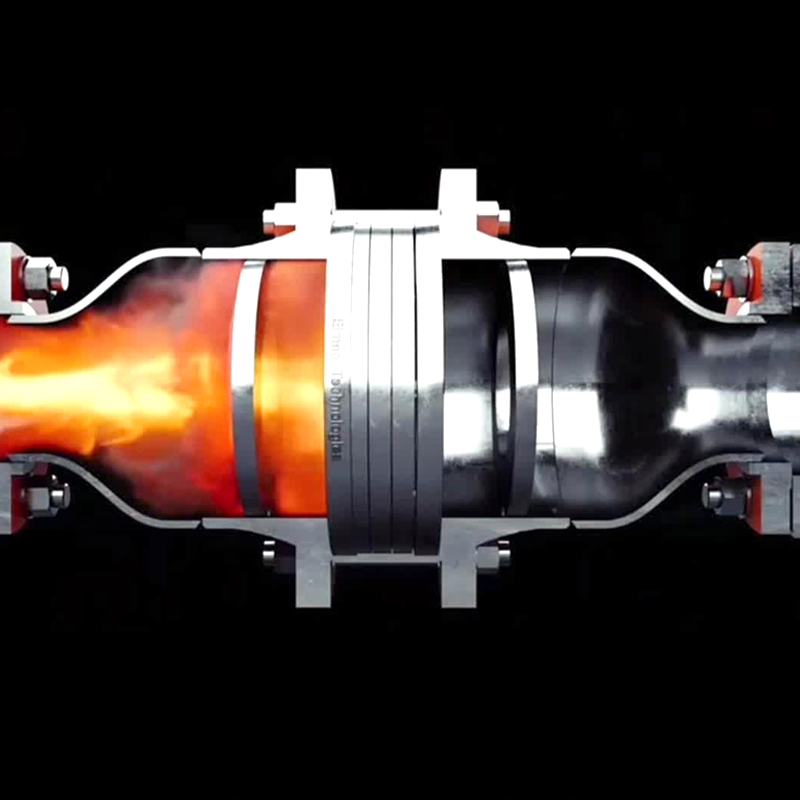

Płyta zatrzymująca płomień to pasywne urządzenie zabezpieczające zaprojektowane w celu zapobiegania przenoszeniu płomienia przez rurę lub kanał. Zawiera matrycę małych, precyzyjnie uformowanych kanałów lub przejść. Kiedy czoło płomienia przedostaje się do ogranicznika, kanały te pochłaniają energię cieplną płomienia, schładzając go poniżej temperatury samozapłonu mieszanki gazowej. Proces ten, znany jako „gaszenie płomienia”, skutecznie gasi płomień, jednocześnie umożliwiając przepływ gazów. Jego niezawodność ma ogromne znaczenie w systemach obsługujących łatwopalne gazy lub opary, np. w procesach chemicznych, operacjach związanych z ropą i gazem, a także w przemysłowych systemach wentylacyjnych, takich jak urządzenia do oczyszczania mgły olejowej.
Projektowanie i produkcja: gdzie precyzja definiuje bezpieczeństwo
Skuteczność przerywacza płomieni nie jest kwestią przypadku, ale obliczonego projektu i wymagającej produkcji. Kluczowe parametry muszą być w doskonałej harmonii, aby spełniać określone normy bezpieczeństwa, takie jak ATEX lub ISO 16852.
Podstawowe parametry projektowe
| Parametr | Opis | Wpływ na wydajność |
| Maksymalna eksperymentalna bezpieczna luka (MESG) | Właściwość mieszaniny gazów, określająca maksymalną szczelinę, która uniemożliwia przenoszenie płomienia. | Bezpośrednio określa wymaganą maksymalną szerokość kanału w płycie ogranicznika dla tego konkretnego gazu. |
| Średnica hydrauliczna kanału | Krytyczny wymiar przekroju kanałów hartowniczych. | Musi być mniejszy niż MESG gazu docelowego, aby zapewnić wygaszanie. Zwykle waha się od ułamków milimetra do kilku milimetrów. |
| Grubość płyty i wolna objętość | Długość kanałów i procent wolnej przestrzeni w płycie. | Określa zdolność pochłaniania ciepła i opory przepływu. Aby zapewnić skuteczne hartowanie i akceptowalny spadek ciśnienia, konieczna jest równowaga. |
| Wybór materiału | Zwykle stal nierdzewna (304/316), aluminium lub stopy specjalne. | Wybrany ze względu na wysoką przewodność cieplną, odporność na korozję i integralność strukturalną w podwyższonych temperaturach. |
Rola precyzyjnej produkcji blachy
Przełożenie tych parametrów projektowych na funkcjonalne urządzenie wymaga możliwości produkcyjnych najwyższej klasy. W tym miejscu niezbędna staje się integracja zaawansowanej technologii i filozofii jakości, jak wykazali producenci tacy jak Wuxi Runjiu Tian Machinery.
- Precyzyjne cięcie laserowe: Technologia ta idealnie nadaje się do tworzenia szeregu kanałów z niezwykłą dokładnością i spójnością. Zapewnia czyste krawędzie bez zadziorów w każdym kanale – to czynnik krytyczny, ponieważ każda niedoskonałość może stać się gorącym punktem i zagrozić procesowi hartowania.
- Spójność i płaskość materiału: Materiał bazowy musi mieć jednolite właściwości i być obrobiony z dużą płaskością. Wypaczenia lub nierówne powierzchnie mogą zmieniać wymiary kanałów i tworzyć ścieżki wycieku płomieni.
- Zapewnienie jakości: Każda partia musi przejść rygorystyczną kontrolę. Obejmuje to weryfikację wymiarową kanałów, badanie spadku ciśnienia w celu sprawdzenia charakterystyki przepływu oraz, w przypadku zastosowań krytycznych, testy prototypowego gaszenia płomienia.
Posiadanie wysokoprecyzyjnych maszyn do cięcia laserowego, wykrawarek CNC i półautomatycznej linii natryskowej (powłok ochronnych na obudowy) stanowi solidną podstawę niezbędną do konsekwentnego spełniania wymagań dotyczących wysokiej jakości produktów.
Często zadawane pytania
Jaka jest różnica między ogranicznikiem deflagracji a ogranicznikiem detonacji i czy w obu przypadkach można zastosować tę samą płytkę?
Jest to zasadnicza różnica w zastosowaniu. Ogranicznik deflagracji ma za zadanie zatrzymać rozprzestrzeniający się poddźwiękowy front płomienia (deflagrację). w kierunku urządzenie. Ogranicznik detonacji jest zbudowany tak, aby wytrzymać ekstremalne nadciśnienie i naddźwiękową falę uderzeniową powstałej już detonacji. Nie są one wymienne. Ograniczniki detonacji są znacznie solidniejsze i często składają się z wielu grubszych płytek lub specjalnych zaciskanych elementów metalowych. Wybór niewłaściwego typu może prowadzić do katastrofalnej awarii. Długość rury, mieszanina gazów i lokalizacja punktu zapłonu dla danej aplikacji określają, jaki typ jest wymagany.
Jak wybrać właściwy materiał (stal nierdzewna czy aluminium) na płytę odcinającą płomień?
Wybór materiału zależy od środowiska procesu i właściwości gazu. Stal nierdzewna (klasa 304 lub 316) jest najczęstszym wyborem ze względu na doskonałą, wszechstronną odporność na korozję, wysoką wytrzymałość i dobrą przewodność cieplną. Nadaje się do większości oparów chemicznych i węglowodorowych. Aluminium jest wybierany ze względu na doskonałą przewodność cieplną (poprawiającą odprowadzanie ciepła) i niższy koszt, ale tylko do zastosowań obejmujących gazy niekorozyjne i tam, gdzie jest to wyraźnie dozwolone (nigdy nie wolno go używać z acetylenem ze względu na ryzyko tworzenia wybuchowych acetylenków). Zawsze należy zapoznać się z tabelami kompatybilności gazów i odpowiednimi normami bezpieczeństwa.
Jakiej konserwacji i kontroli wymagają przerywacze płomienia typu in-line?
Przerywacze płomieni są krytycznymi urządzeniami zabezpieczającymi i wymagają formalnego harmonogramu konserwacji. Regularne kontrole powinny obejmować:
- Kontrola wizualna: Poszukaj oznak korozji, zanieczyszczeń lub uszkodzeń fizycznych.
- Monitorowanie spadku ciśnienia: Znaczący wzrost różnicy ciśnień na ograniczniku wskazuje na zablokowanie przez cząstki stałe, polimery lub lód, co może utrudniać przepływ i zmniejszać skuteczność hartowania.
- Szczegółowe czyszczenie: Ograniczniki należy okresowo czyścić zgodnie z instrukcjami producenta — często przy użyciu rozpuszczalników, pary lub myjek ultradźwiękowych — w celu usunięcia zatorów. Z elementem należy obchodzić się ostrożnie, aby nie uszkodzić precyzyjnych kanałów hartowniczych.
Płytkę należy wymienić, jeśli czyszczenie nie przywróci wydajności lub jeśli wykryte zostanie jakiekolwiek uszkodzenie kanałów.
Czy płytkę odcinającą płomień można zastosować jako jedyne urządzenie zabezpieczające odpowietrzenie zbiornika magazynowego?
Nie, jest to powszechne błędne przekonanie niosące za sobą poważne ryzyko. Urządzenie odcinające płomień na odpowietrzniku zbiornika jest istotną ostatnią linią obrony, ale powinno stanowić część warstwowego systemu ochrony. Podstawowym zabezpieczeniem jest utrzymanie atmosfery obojętnej (wyściółka) lub utrzymanie stężenia par poza zakresem palności. Z czasem ograniczniki mogą zostać zablokowane. Najlepszą praktyką jest użycie a zawór odpowietrzający ciśnieniowo/próżniowy ze zintegrowanym, certyfikowanym elementem odcinającym płomień. Ta kombinacja zapewnia normalną funkcję oddychania zbiornika, jednocześnie zawierając funkcję bezpieczeństwa. Poleganie wyłącznie na ograniczniku bez innych elementów sterujących nie jest uważane za odpowiednią ochronę według współczesnych standardów bezpieczeństwa.
Jak precyzja wykonania kanałów hartowniczych wpływa na certyfikację ogranicznika?
Jednostki certyfikujące (np. w przypadku zatwierdzeń ATEX, UL lub FM) nie tylko certyfikują projekt; certyfikują produkt z określonego źródła produkcyjnego. Proces certyfikacji potwierdza, że cały proces producenta – od pozyskiwania materiałów i obliczeń projektowych po określone metody obróbki i kontrole jakości – pozwala uzyskać spójny i niezawodny produkt. Producent stosujący precyzyjne cięcie laserowe może wykazać węższe tolerancje i wyższą spójność niż producent stosujący konwencjonalne wiercenie. Ta sprawdzona zdolność do powtarzalności jest kluczowym czynnikiem w uzyskaniu i utrzymaniu certyfikatu, ponieważ gwarantuje, że każde urządzenie opuszczające fabrykę działa identycznie jak prototyp, który przeszedł rygorystyczne oficjalne testy płomienia.
